Ugradnja aspiratora (ventilatora) u kupatilu – Zidna i plafonska montaža

Ah, zima. Sezona toplih kupki, mirisnih sveća i… guste magle u kupatilu koja se lepi na sve površine. Ako imate kupatilo bez prozora, znate o čemu pričam. Otvaranje prozora dok se tuširate zimi je recept za upalu pluća, a ne za ventilaciju – isprobano i potvrđeno! Godinama sam se borio sa ovim problemom: ogledalo koje plače, pločice koje nikada nisu suve, i onaj karakterističan miris vlage koji se uvlači u svaki peškir. Pokušavao sam sa svim mogućim trikovima, od ostavljanja vrata otvorenim (što bi samo prebacilo vlagu u hodnik) do kratkih tuširanja u ledenoj vodi. Ništa nije radilo.

A onda sam odlučio da uzmem stvar u svoje ruke. Nakon malo istraživanja i hrabrosti, instalirao sam novi ventilator u svom kupatilu. I verujte mi na reč, to je bila jedna od najboljih investicija u moj dom. Sećam se prvog tuširanja nakon instalacije. Para se dizala kao i obično, ali ovog puta, umesto da se zgusne i zalepi, ona je nekako… nestajala. Brže nego što sam stigao da se obrišem! To je bio trenutak kada sam shvatio da sam pronašao trajno rešenje za problem vlage, buđi i loših mirisa u kupatilu.

Ako ste i vi umorni od borbe sa parom i želite da svoje kupatilo pretvorite u suvu i prijatnu oazu, onda ste na pravom mestu. U ovom detaljnom vodiču, provešću vas kroz ceo proces ugradnje aspiratora (ventilatora) u kupatilu, bilo da se odlučite za zidnu ili plafonsku montažu. Pripremićemo se za bušenje, povezivanje žica i pravilnu izolaciju, sve sa ciljem da vaše kupatilo diše punim plućima.

Zašto je ventilacija kupatila ključna?

Pre nego što zaronimo u tehničke detalje, hajde da shvatimo zašto je dobar ventilator za kupatilo više od luksuza – on je neophodnost. Vlaga nastala tuširanjem, kupanjem ili čak pranjem ruku, ako se ne ukloni efikasno, stvara idealno okruženje za razvoj buđi i gljivica. Buđ ne samo da izgleda ružno i izaziva neprijatne mirise, već može biti i štetna po zdravlje, izazivajući respiratorne probleme, alergije i iritacije. Posebno su ugroženi vlasnici domova koji imaju problem sa parom, buđi i lošim mirisima u kupatilu bez prozora, gde prirodna ventilacija ne postoji.

Pored zdravstvenih aspekata, prekomerna vlaga može oštetiti strukturu vašeg doma. Može dovesti do ljuštenja farbe, oštećenja maltera, truljenja drvenih elemenata (vrata, okviri) pa čak i do propadanja električnih instalacija. Pravilno instaliran ventilator efikasno uklanja vlažan vazduh, sprečavajući sve ove probleme i čuvajući vaše kupatilo i zdravlje.

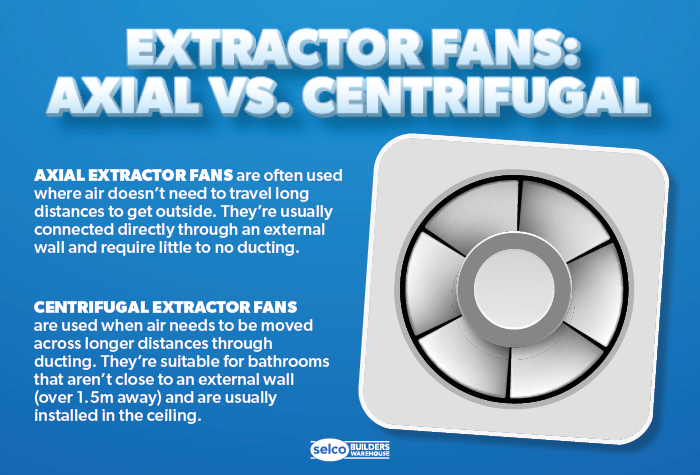

Razlika između aksijalnih i centrifugalnih modela

Prvi korak u odabiru pravog ventilatora je razumevanje dve osnovne vrste: aksijalnih i centrifugalnih.

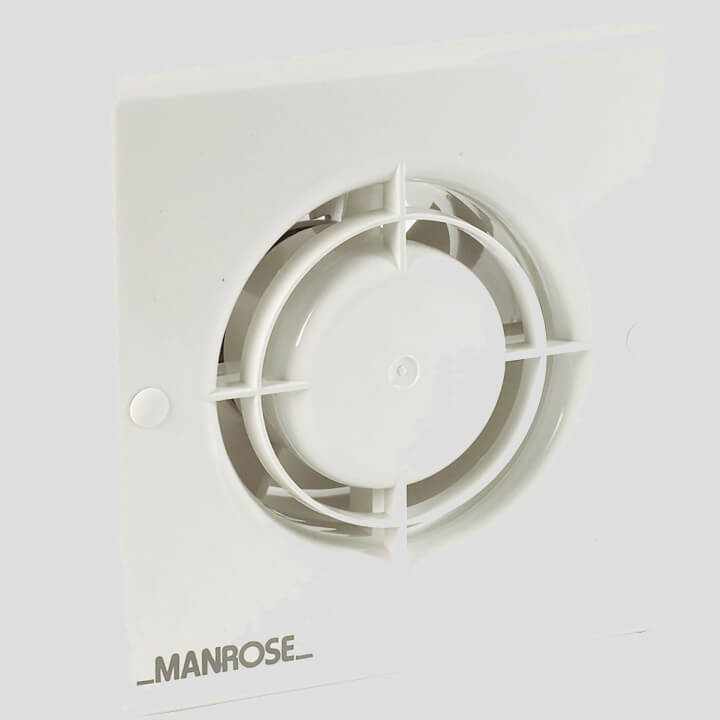

Aksijalni ventilatori

Aksijalni ventilatori su najčešći tip ventilatora za kupatila, posebno u domaćinstvima. Oni funkcionišu tako što se lopatice okreću oko ose (aksijalno) i potiskuju vazduh paralelno sa osovinom motora. Zamislite propeler aviona – to je aksijalni princip.

• Prednosti:
• Jednostavna instalacija: Obično se montiraju direktno na spoljašnji zid i izbacuju vazduh napolje kroz kratak kanal.
• Pristupačna cena: Generalno su jeftiniji od centrifugalnih modela.
• Dobra efikasnost za kratke kanale: Idealni su za kupatila gde je ventilator blizu spoljnog zida i zahteva kratak, ravan izduvni kanal.
• Nedostaci:
• Manji pritisak: Nisu pogodni za duge kanale, kanale sa puno krivina ili one koji se suočavaju sa velikim otporom, jer gube efikasnost.
• Veća buka: Mogu biti bučniji od centrifugalnih modela pri istom protoku vazduha.

Aksijalni ventilatori su odličan izbor ako imate kupatilo na spoljnom zidu i možete direktno izbaciti vazduh napolje.

Centrifugalni ventilatori

Centrifugalni ventilatori, poznati i kao radijalni ventilatori, funkcionišu na drugačijem principu. Vazduh ulazi u ventilator duž ose i zatim se, pod dejstvom rotirajućih lopatica, ubrzava i izbacuje pod pravim uglom u odnosu na ulaz. Zamislite točak bicikla sa lopaticama koji gura vazduh prema obodu.

• Prednosti:
• Visok pritisak: Idealni su za duge kanale, kanale sa više krivina ili kada je potrebno izbaciti vazduh kroz veći otpor (npr. krovni ventili).
• Tiši rad: Često su tiši pri radu od aksijalnih modela, posebno kada se montiraju kao inline ventilatori (u kanalu, daleko od samog kupatila).
• Fleksibilnost u montaži: Mogu se postaviti u potkrovlju, spuštenom plafonu ili u kanalu, a ne nužno direktno u kupatilu.
• Nedostaci:
• Složenija instalacija: Zahtevaju duže kanale i pažljivije planiranje.
• Viša cena: Obično su skuplji od aksijalnih modela.

Centrifugalni ventilatori su rešenje ako vaše kupatilo nema spoljni zid, ili ako želite da ventilator bude što nečujniji postavljanjem jedinice u potkrovlje i provlačenjem kanala.

Propisi Building Regulations Part F: Koliko je protoka vazduha potrebno?

Kada birate ventilator, protok vazduha je ključan parametar. U Velikoj Britaniji, na primer, Building Regulations Part F (Ventilation) propisuje minimalne stope ekstrakcije vazduha za različite prostore. Za kupatila, minimalna preporučena stopa je 15 litara u sekundi (l/s), odnosno 54 kubna metra na sat (m³/h). Ovo je dobar opšti standard za cilj, čak i ako živite izvan UK.

Iako je 15 l/s minimum, za veća kupatila ili kupatila sa tuš kabinama i kadama, preporučuje se nešto jači ventilator. Da biste grubo izračunali potrebnu jačinu, možete koristiti sledeću formulu:

Zapremina sobe (m³) = dužina (m) × širina (m) × visina (m)

Za kupatila se generalno preporučuje da ventilator može da izmeni vazduh 6-8 puta u toku jednog sata. Dakle:

Potreban protok (m³/h) = Zapremina sobe (m³) × 8

Onda to pretvorite u l/s tako što podelite sa 3.6 (jer 1 m³/h = 1000 litara / 3600 sekundi ≈ 0.278 l/s, pa je lakše množiti sa 0.278 ili deliti l/s sa 3.6 da dobijete m³/h).

Na primer, kupatilo dimenzija 2m x 2m x 2.5m ima zapreminu od 10 m³. Prema preporuci za 8 izmena vazduha na sat, trebao bi vam ventilator od 80 m³/h, što je oko 22 l/s. Uvek je bolje imati malo jači ventilator nego slabiji.

Kako povezati ventilator na prekidač svetla (sa run-on timerom)

Jedna od najpraktičnijih opcija za instalaciju ventilatora u kupatilu je povezivanje na prekidač svetla. To znači da će se ventilator uključiti svaki put kada upalite svetlo u kupatilu. Međutim, ključna komponenta ovde je run-on timer (tajmer za produženi rad). Ovaj tajmer osigurava da ventilator nastavi da radi određeno vreme (obično od 2 do 30 minuta, podesivo) nakon što ugasite svetlo, obezbeđujući potpunu evakuaciju vlažnog vazduha.

Upozorenje: Rad sa električnim instalacijama može biti opasan i zahteva osnovno poznavanje elektrotehnike. Ako niste sigurni ili nemate iskustva, obavezno potražite pomoć kvalifikovanog električara. Pre bilo kakvog rada, OBAVEZNO isključite napajanje struje na glavnoj tabli (razvodnoj kutiji)!

Potrebni alati i materijali:

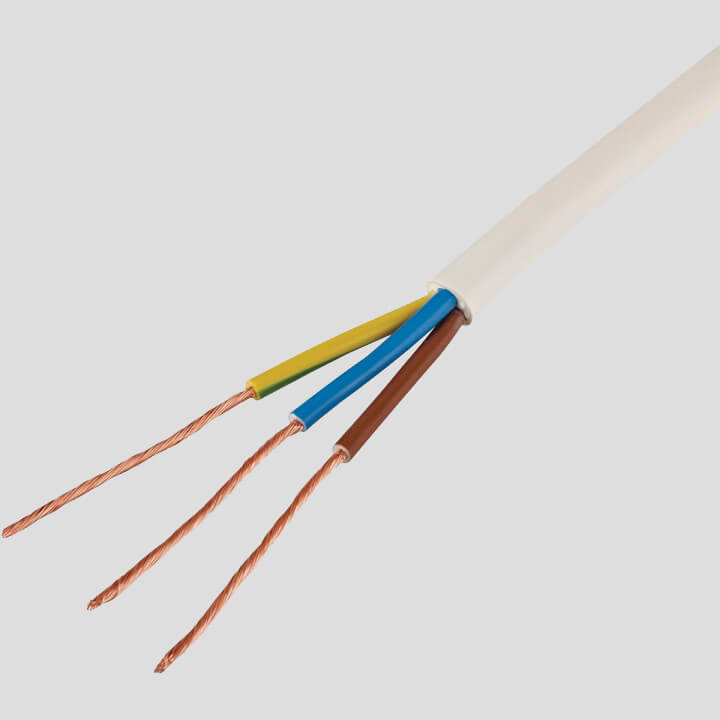

• Višepolni kabl (npr. 3-žilni i uzemljenje, 1.5mm²)
• Prekidač za svetlo (ako već nemate adekvatan)
• Šrafcigeri (ravni i krstasti)
• Skidač izolacije žica
• Kliješta
• Tester napona (voltage tester)
• Elektroizolaciona traka
• Klešta za žicu

Dijagram povezivanja (tipično):

Standardni ventilator sa run-on timerom obično ima tri priključka za žice (plus uzemljenje, ako je metalno kućište, mada su moderni često plastični i dvostruko izolovani):

1. Stalni Faza (Permanent Live – L): Ova žica obezbeđuje stalno napajanje za tajmer ventilatora.
2. Faza preko prekidača (Switched Live – SL): Ova žica dovodi struju ventilatoru kada se uključi svetlo. Ona signalizira ventilatoru da počne da radi.
3. Neutralni (Neutral – N): Obavezna povratna žica za zatvaranje strujnog kola.

Postupak povezivanja:

1. Isključite struju: Uverite se da je napajanje isključeno na glavnoj razvodnoj tabli. Proverite testerom da nema napona.
2. Identifikujte žice na prekidaču svetla: Otvorite prekidač svetla. Tu ćete obično naći dve ili tri žice:
   • Stalni Faza (L): Žica koja uvek ima napajanje.
   • Prekinuti Faza za svetlo (Switched Live – SL): Žica koja dovodi struju sijalici kada je prekidač uključen.
   • Neutralni (N): Ako je prisutna u kutiji prekidača (nije uvek), ali je obavezna za ventilator. Često je potrebno provući novu neutralnu žicu od najbliže razvodne kutije.
3. Povežite ventilator:
   • Neutralni (N): Povežite neutralnu žicu iz razvodne kutije (ili sa najbliže neutralne tačke) na ‘N’ priključak na ventilatoru.
   • Stalni Faza (L): Povežite stalni faza (L) iz razvodne kutije (ili sa stalnog faza u kutiji prekidača, ako je dostupan) na ‘L’ priključak na ventilatoru. Ovo obezbeđuje napajanje za tajmer.
   • Faza preko prekidača (SL): Povežite prekinutu fazu (Switched Live) sa prekidača svetla na ‘SL’ priključak na ventilatoru. Ovo je signalna žica koja pali ventilator kada se svetlo upali.
4. Uzemljenje: Ako ventilator ima priključak za uzemljenje, povežite ga sa uzemljenjem vaše kućne instalacije.
5. Testiranje: Pažljivo vratite struju na glavnoj tabli. Uključite svetlo u kupatilu – ventilator bi trebalo da se uključi. Isključite svetlo – ventilator bi trebalo da nastavi da radi određeno vreme, a zatim se isključi. Podesite tajmer na željeno vreme (obično postoji mali potenciometar unutar kućišta ventilatora).

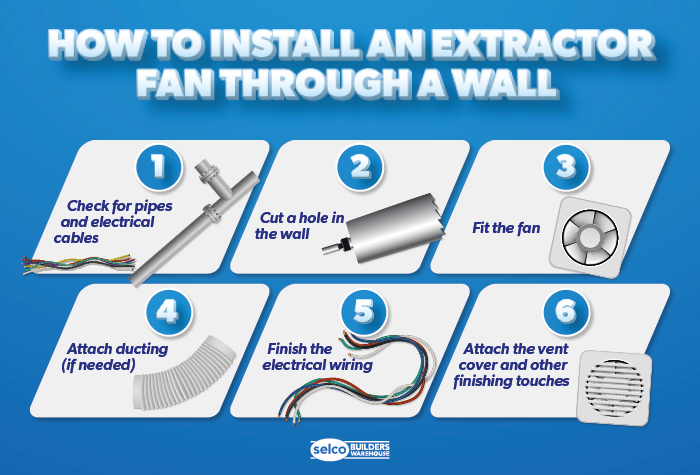

Zidna ugradnja: Bušenje zida i saveti za montažu

Zidna ugradnja je najčešća opcija za aksijalne ventilatore i kupatila sa spoljnim zidom. Ključni korak je pravilno bušenje rupe kroz zid.

Planiranje i merenje:

1. Odabir lokacije: Ventilator bi trebalo da bude postavljen što je više moguće na zidu, idealno nasuprot ulaznih vrata (ili što dalje od njih), kako bi se stvorio efikasan protok vazduha kroz kupatilo. Izbegavajte postavljanje direktno iznad tuš kabine ili kade, osim ako je ventilator posebno dizajniran za takvu ugradnju i ima odgovarajuću IP zaštitu (obično IPX4 ili više). Proverite da li na tom mestu nema vodovodnih cevi, električnih kablova ili strukturnih elemenata.
2. Visina: Većina se montira na visini između 1.8m i 2.5m, što bliže plafonu.
3. Šabloni: Većina ventilatora dolazi sa šablonom za bušenje. Iskoristite ga da precizno označite centralnu tačku i mesta za montažne šrafove.

Alati:

• Udarna bušilica (hammer drill) ili bušilica za beton
• Kruna za bušenje (core drill bit) odgovarajućeg prečnika za kanal (obično 100mm ili 125mm)
• Manja burgija za referentnu rupu (npr. 8-10mm)
• Libela, metar, olovka
• Sigurnosne naočare, rukavice, maska za prašinu
• Silikonski zaptivač (za spoljašnje zaptivanje)
• Pribor za zidnu montažu (tiplovi, šrafovi)

Postupak bušenja:

1. Označavanje i referentna rupa: Sa unutrašnje strane kupatila, koristeći šablon ventilatora, pažljivo označite centar buduće rupe. Koristite manju burgiju da izbušite referentnu rupu (pilot hole) skroz kroz zid na toj centralnoj tački. Ovo će vam poslužiti kao vodič sa spoljne strane zida.
2. Bušenje spolja (ključno!): Idite na spoljnu stranu zida i locirajte referentnu rupu. Sada, koristeći krunu za bušenje odgovarajućeg prečnika (npr. 100mm), počnite da bušite RUPU SA SPOLJNE STRANE, koristeći referentnu rupu kao centralnu tačku. Bušenje sa spoljne strane sprečava da se spoljni sloj zida (malter, cigla) okrnji i otpadne prilikom probijanja.
3. Završetak rupe: Kada kruna probije većinu zida, nastavite sa bušenjem dok ne prođete u potpunosti. Očistite ostatke prašine i materijala.
4. Označavanje i bušenje rupa za montažu: Sa unutrašnje strane, ponovo koristite šablon da označite tačke za montažne šrafove ventilatora. Izbušite ove rupe manjom burgijom, ubacite tiplove.
5. Postavljanje kanala (ako je potrebno): Ako je kanal duži od debljine zida, ubacite plastični ili metalni kanal u izbušenu rupu. Kanal se može podesiti tako da bude u ravni sa spoljnim zidom ili malo viri.
6. Zaptivanje: Sa spoljne strane, nanesite silikonski zaptivač oko ruba kanala i zida kako biste sprečili prodor vode i vazduha.
7. Montaža ventilatora: Povežite električne žice kao što je prethodno opisano (Stalni Faza L, Faza preko prekidača SL, Neutral N). Pažljivo gurnite telo ventilatora u rupu (ili kanal) i pričvrstite ga šrafovima na zid.
8. Postavljanje spoljne rešetke: Sa spoljne strane, pričvrstite zaštitnu rešetku preko otvora. Ovo sprečava ulazak insekata, ptica i kiše.

Pojasnjenje za “35mm razmaci”

U kontekstu bušenja zida za ventilator, “35mm razmaci” bi se najverovatnije odnosili na sledeće:

• Razmaci za montažne šrafove: Ako se ventilator montira na zid, 35mm može biti razmak između ivice kanala i tačaka za bušenje rupa za tiplove i šrafove koji drže kućište ventilatora.
• Razmaci pilot rupa za obeležavanje: Ako nemate krunu za bušenje, neki DIY-eri koriste metodu bušenja niza manjih rupa (npr. 8-10mm) duž kružne linije (koju prethodno iscrtaju) na razmaku od 35mm, a zatim “izbijaju” sredinu. Ovo je mnogo sporije i manje precizno od krune, ali je alternativa ako nemate specijalizovan alat. Međutim, za čistu i preciznu rupu, kruna za bušenje je nezamenjiva. U većini slučajeva, za 100mm ili 125mm ventilatore, kruna za bušenje je standardno rešenje.

Bez obzira na metodu, precizno merenje i obeležavanje su ključni za uredan izgled i funkcionalnost.

Plafonska ugradnja kroz potkrovlje i saveti za izolaciju cevi

Plafonska ugradnja je često preferirana opcija, posebno u kupatilima bez spoljnih zidova ili kada se želi tiši rad ventilatora. Ovde se često koriste inline centrifugalni ventilatori koji se montiraju u potkrovlju ili spuštenom plafonu, a vazduh se izvlači kroz kanale.

Prednosti plafonske ugradnje:

• Fleksibilnost: Može se instalirati bilo gde u kupatilu, bez obzira na poziciju spoljnog zida.
• Tišina: Ventilator je postavljen daleko od samog kupatila (u potkrovlju), pa je buka značajno smanjena.
• Estetika: U kupatilu je vidljiva samo diskretna rešetka.
• Efikasnost: Topao, vlažan vazduh se prirodno diže, pa ventilator na plafonu može biti efikasniji.

Potrebni alati i materijali:

• Udarna bušilica ili bušilica
• Testera za gips-karton (drywall saw) ili kružna testera za drvo
• Kruna za bušenje (ako se izbacuje kroz krov ili zid potkrovlja)
• Aluminijumske fleksibilne cevi (kanali) ili krute PVC cevi (prečnik 100mm ili 125mm)
• Izolacija za cevi (mineralna vuna, pena)
• Stege za cevi, vezice (zip ties)
• Silikonski zaptivač, aluminijumska traka
• Električni kablovi, WAGO konektori ili kleme
• Merdevine, sigurnosna oprema
• Krovni ventilator ili zidna rešetka za potkrovlje

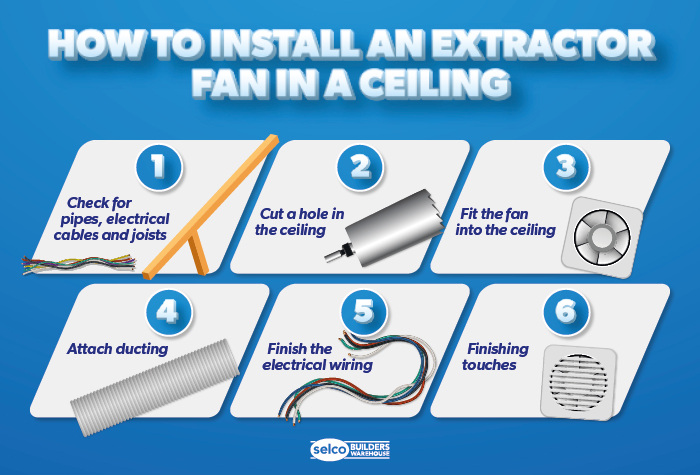

Postupak plafonske ugradnje:

1. Odabir lokacije i otvaranje otvora u plafonu:
• Odaberite tačku na plafonu kupatila koja je blizu tuš kabine/kade, a opet van direktnog dometa prskanja.
• Proverite iznad plafona (u potkrovlju) da li postoje prepreke (grede, električni kablovi, cevi).
• Koristite šablon ulazne rešetke za ventilator da ocrtate otvor na plafonu. Pažljivo izrežite otvor testerom za gips-karton.
2. Postavljanje ventilatora u potkrovlju:
• Postavite ventilator (inline centrifugalni model) u potkrovlju, na zgodnoj lokaciji između greda. Može se okačiti na grede pomoću traka ili postaviti na ravnu površinu. Cilj je da bude stabilan i da minimizirate vibracije (može se postaviti na gumene podloške).
• Povežite električne žice na ventilator (L, SL, N), koristeći prethodno objašnjeni dijagram za run-on timer. Kablovi se provlače iz kupatila do ventilatora u potkrovlju.
3. Povezivanje kanala:
• Ulazni kanal: Povežite jedan kraj fleksibilne cevi (kanala) na ulaz ventilatora. Drugi kraj provucite kroz otvor u plafonu kupatila i povežite sa rešetkom za usis vazduha.
• Izlazni kanal: Povežite drugi kraj fleksibilne cevi na izlaz ventilatora. Ovaj kanal treba da vodi do spoljašnjosti kuće – kroz krov, dimnjak, ili spoljni zid potkrovlja. NIKADA nemojte izbacivati vlažan vazduh direktno u potkrovlje, jer to može izazvati kondenzaciju, buđ i oštećenje krovne konstrukcije.
• Koristite stege za cevi da biste osigurali sve spojeve.



4. Izbacivanje vazduha napolje:
• Kroz krov: Idealno rešenje je krovni ventilator koji se integriše sa krovnim pokrivačem (crep, šindra). Ovo obezbeđuje najbolji protok vazduha i minimalizuje rizik od curenja.
• Kroz zabatni zid: Ako je potkrovlje dostupno, možete izbušiti rupu kroz zabatni zid i postaviti spoljnu rešetku. Slično kao kod zidne montaže, bušite referentnu rupu i završite bušenje sa spoljne strane.
5. Testiranje i zaptivanje: Testirajte rad ventilatora. Uverite se da nema curenja vazduha na spojevima kanala. Koristite aluminijumsku traku za zaptivanje spojeva.

Saveti za izolaciju cevi (kanala):

Izolacija kanala je apsolutno ključna, posebno kada se kanali provlače kroz hladne prostore kao što je potkrovlje. Zašto?

• Sprečavanje kondenzacije: Vlažan, topao vazduh koji se kreće kroz hladne neizolovane cevi će se ohladiti, što dovodi do kondenzacije (stvaranja kapljica vode) unutar cevi. Ta voda može kapati nazad u kupatilo ili natapati izolaciju u potkrovlju, stvarajući probleme sa vlagom i buđi.
• Poboljšanje efikasnosti: Izolovani kanali održavaju temperaturu vazduha, smanjujući gubitak toplote i obezbeđujući da ventilator radi efikasnije.
• Smanjenje buke: Izolacija može delimično apsorbovati zvuk i smanjiti prenos buke ventilatora kroz kanal.

Kako izolovati kanale:

1. Materijali: Koristite izolacione navlake specifično dizajnirane za ventilacione kanale. Najčešće su to fleksibilne izolacije od mineralne vune (staklene ili kamene) umotane u parnu branu (često aluminijumsku foliju). Možete koristiti i fleksibilne kanale koji već dolaze sa integrisanom izolacijom (tzv. „izolovani kanali“).
2. Obmotavanje: Pažljivo obmotajte svaki deo kanala izolacionim materijalom. Uverite se da nema praznina i da je izolacija ravnomerno raspoređena.
3. Zaptivanje spojeva: Koristite aluminijumsku traku za zaptivanje svih spojeva izolacije i da je držite na mestu. Cilj je da se stvori neprekidna barijera oko celog kanala.
4. Izolacija oko ventilatora: Preporučuje se i izolacija samog tela ventilatora, ali pazite da ne prekrijete ventilacione otvore motora kako bi se izbeglo pregrevanje.

Održavanje i dugotrajnost

Nakon uspešne instalacije, važno je redovno održavati vaš ventilator kako bi radio efikasno. Većina ventilatora ima uklonjivu rešetku ili filter koji se može očistiti od prašine i prljavštine. Čišćenje preporučujem barem jednom godišnje, češće ako primetite smanjenje protoka vazduha.

Pored samog ventilatora, pobrinite se da su u vašem kupatilu i drugi elementi koji utiču na ventilaciju i vlagu dobro održavani. Proverite da li su fugne na pločicama u dobrom stanju, da nema buđi oko kade ili tuš kabine (ako ima, evo kako silikonisanje kade i tuš kabine – izbegnite buđ i curenje može pomoći), i da su sve slavine ispravne (za popravku slavine koja curi – DIY vodič). Redovno proveravajte i opšte stanje kupatila, posebno ako imate organizaciju male kupaonice, gde je svaki milimetar važan.

Zaključak

Ugradnja aspiratora (ventilatora) u kupatilu je investicija koja se višestruko isplati, rešavajući probleme sa vlagom, buđi i lošim mirisima jednom zauvek. Bilo da se odlučite za zidnu ili plafonsku montažu, ključ je u pažljivom planiranju, odabiru pravog tipa ventilatora (aksijalnog ili centrifugalnog) i pridržavanju sigurnosnih smernica, posebno kod električnih instalacija.

Sada kada ste naoružani detaljnim znanjem o ugradnji ventilatora za kupatilo, vreme je da preuzmete kontrolu nad vlagom u svom domu. Sledite ove korake, budite strpljivi i uskoro ćete uživati u suvom, svežem i prijatnom kupatilu, bez straha od zimske hladnoće i magle. Srećno sa vašim DIY ventilacionim projektom!
