Računica koja boli: Zašto bacate pare na toplotne pumpe?
Profesionalna toplotna pumpa za bazen prosečne veličine koštaće vas minimum 1.500 evra, a račun za struju će do kraja avgusta narasti kao kvasac. Možete platiti tu cenu, ili možete iskoristiti fiziku koju ste učili u sedmom razredu. Vaš bazen je zapravo ogroman rezervoar energije, a jedino što vam treba je način da uhvatite fotone koji ionako udaraju u vaše dvorište. Ovaj vodič nije za one koji žele ‘fensi’ rešenja sa ekrana osetljivim na dodir; ovo je za ljude koji se ne plaše da uprljaju ruke PE crevima i UV zračenjem. Ako imate 20 metara slobodnog prostora na krovu garaže ili šupe, vaša voda može biti toplija za 6 do 10 stepeni bez ijednog dodatnog kilovata. Izgradnja solarnog kolektora od crnih creva je test strpljenja i preciznosti, a ne dubine novčanika. Do kraja ovog teksta, znaćete tačno koliko metara creva vam treba i zašto će vaš komšija crveneti od muke dok se vi kupate u toploj vodi već u maju.
Šta vam treba osim tvrdoglavosti: Materijali i ‘off-label’ trikovi
Zaboravite na skupe bakarne kolektore. Za ovaj projekat koristimo PE (polietilenska) creva niske gustine, poznatija kao ‘okiten’ creva. Bitno je: tražite creva sa oznakom UV stabilnosti, inače će vam sunce spržiti sistem za dve sezone, a vi ćete čistiti komadiće crne plastike iz filtera bazena. Trebaće vam plywood (šperploča) debljine 12mm za bazu, ali evo MacGyver trika: umesto da kupujete novu ploču, iskoristite stare palete koje možete naći iza lokalnog stovarišta. Rasturite ih, spojite daske i dobićete savršen ram. Ako želite da ubrzate stvari, pogledajte kako napraviti konstrukcije od starih paleta jer je princip isti. Pored creva, obavezno nabavite crnu mat farbu (ne sjajnu, mat upija više toplote) i gomilu plastičnih vezica. Miris sveže farbe i tekstura hrapave šperploče pod prstima biće vaša svakodnevica narednih par sati.
Fizika iza crne spirale: Zašto ovo zapravo radi?
Ovde ne pričamo o magiji, već o prenosu toplote zračenjem. Crna boja PE creva ima visok koeficijent apsorpcije (oko 0.95), što znači da 95% sunčeve energije koja udari u crevo ostaje zarobljeno u plastici. Ta toplota se zatim kondukcijom prenosi na vodu koja struji unutra. Kvaka je u brzini protoka. Ako voda juri prebrzo, neće stići da se ugreje. Ako stoji, sistem će proključati i oštetiti spojeve. Idealno je da voda u kolektoru provede oko 2-3 minuta. To postižemo pravilnim dimenzionisanjem pumpe ili korišćenjem bajpas ventila. Sličan princip toplotne razmene koristi se i kada želite da rashladite terasu bez klime, samo u obrnutom smeru.

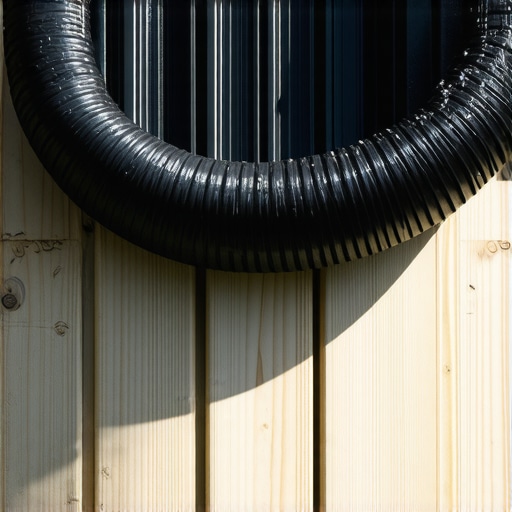

Korak 1: Izrada ‘Puž’ kolektora bez psovki
Najveći izazov je savijanje krutog PE creva u savršenu spiralu. Crevo je žilavo, otima se i udara vas po licu ako niste pažljivi. Prvo, ostavite crevo na direktnom suncu sat vremena da omekša. Kada postane gipko kao kuvana testenina, lakše ćete ga kontrolisati. Počnite od centra šperploče. Zakucajte mali drveni blok u sredinu i oko njega krenite da namotavate crevo. Svaki krug osigurajte plastičnim vezicama koje provlačite kroz male rupice koje ste prethodno izbušili u drvenoj podlozi. Pazite da ne zategnete vezice previše; PE creva se šire na toploti. Ako ih ‘udavite’ vezicama, crevo će se deformisati i smanjiti protok. Čućete ono karakteristično ‘škrip-škrip’ dok zatežete plastiku – to je zvuk progresa. Budite spremni na grčeve u podlakticama. Ovo je naporan posao, ali svaki metar spirale znači pola stepena više u vašem bazenu.
UPOZORENJE: Nikada ne montirajte pumpu direktno u vodu dok neko boravi u bazenu, osim ako nemate FID sklopku od 30mA i pravilno uzemljenje. Struja i voda ne praštaju greške. Ako niste sigurni, konsultujte se sa nekim ko zna osnove rada sa grejačima radi sopstvene bezbednosti.
Anatomija propasti: Zašto vaš sistem može da otkaže u julu?
Najčešća greška koju amateri prave je zanemarivanje pritiska. Kada se voda u crevima ugreje na 60-70 stepeni (što se dešava ako pumpa stane), pritisak raste eksponencijalno. Ako ste koristili jeftine baštenske spojnice na klik, one će prosto ‘ispucati’ sa creva pod pritiskom. Rezultat? Vaša bašta postaje močvara, a pumpa bazena radi na suvo i pregoreva. Koristite isključivo kompresione fitinge za okiten creva. Oni imaju unutrašnji prsten koji ‘grize’ cev i ne dozvoljava joj da mrdne. Takođe, obavezno izolujte dolazne cevi. Nema smisla grejati vodu na krovu, pa je hladiti u cevima koje leže na hladnoj zemlji. Iskoristite trikove za izolaciju cevi čak i leti da sačuvate dragocenu toplotu.
Povezivanje na sistem: Pumpa i tajmer
Ne treba vam najjača pumpa na svetu. Zapravo, previše jaka pumpa može biti kontraproduktivna. Idealna je mala cirkulaciona pumpa za grejanje ili namenska pumpa za bazen sa filterom. Tajmer je ključan. Podesite ga da sistem radi samo od 10h do 17h. Rad pumpe noću ili po oblačnom vremenu će zapravo hladiti vaš bazen jer će kolektor tada raditi kao hladnjak. Ako želite da budete pravi tehnološki zaluđenik, možete instalirati senzore, slično kao kada pravite pametni sistem za zalivanje, koji će uključivati pumpu samo kada je temperatura kolektora viša od temperature vode u bazenu.
Često postavljana pitanja (PAA)
Da li staklo preko creva pomaže?
Da, drastično. Ako preko spirale postavite staklo ili polikarbonatnu ploču, stvarate efekat staklene bašte. Toplota ulazi, ali ne izlazi. To podiže efikasnost za 30%, ali budite oprezni – temperatura tada može postati toliko visoka da istopi obične plastične vezice. Koristite metalne obujmice u tom slučaju.
Koliko metara creva mi realno treba?
Zlatno pravilo je: površina kolektora treba da bude 50% površine bazena. Ako imate bazen od 20 kvadrata, treba vam 10 kvadrata kolektora. To je otprilike 200-300 metara creva od pola cola. Znam, zvuči mnogo, ali to je jedini način da osetite razliku. Sve manje od toga je samo igranje.
Završni radovi i održavanje
Kada sve povežete, prvi mlaz vode koji izađe iz kolektora biće vreo. Taj osećaj pobede nad sistemom i korporacijama koje prodaju skupu energiju je neprocenjiv. Redovno proveravajte spojeve jer vibracije pumpe mogu olabaviti fitinge. Pred zimu, obavezno ispraznite sistem. Voda se širi za 9% kada se zaledi, a ta sila je dovoljna da rascepa PE crevo kao papir. Iskoristite kompresor da izduvate svu vodu. Vaš trud će se isplatiti već sledećeg proleća kada skočite u toplu vodu dok vaši susedi samo čežnjivo gledaju u svoj hladni bazen. Ovo je DIY u svom najboljem izdanju: jeftino, logično i neverovatno efikasno.
