Plaćanje 3.000 dinara za gotov sigurnosni senzor je porez na neznanje. Vaša fioka sa starim daljincima i magneti sa suvenira koje više niko ne gleda kriju sve što vam treba za funkcionalan alarm. Ako znate da ogulite žicu, uštedeli ste sebi put do prodavnice i gomilu novca. Ovaj uređaj nije šminka; on je sirova elektronika koja radi onda kada vam zatreba, bez pretplate i ‘pametnih’ aplikacija koje baguju.
Zašto bacate novac na plastični krš iz prodavnice?
Kupovni alarmi su dizajnirani da crknu čim im istekne garancija, dok ovaj DIY projekat koristi zakone fizike koji se ne kvare. Vi ste ovde jer ne želite da vas neko iznenadi dok spavate, a budžet vam je nula. Do 150. reči ovog teksta shvatićete da vam treba samo jedan stari zvučnik iz igračke, par žica i magnet koji verovatno drži dostavu pice na vašem frižideru. Ne očekujte estetsko savršenstvo. Očekujte zvuk koji probija uši. Izrada traje oko 45 minuta, a osećaj sigurnosti je trajan. Ali pazite, jedan pogrešan spoj i baterija će se pregrejati brže nego što mislite. Držite se šeme.

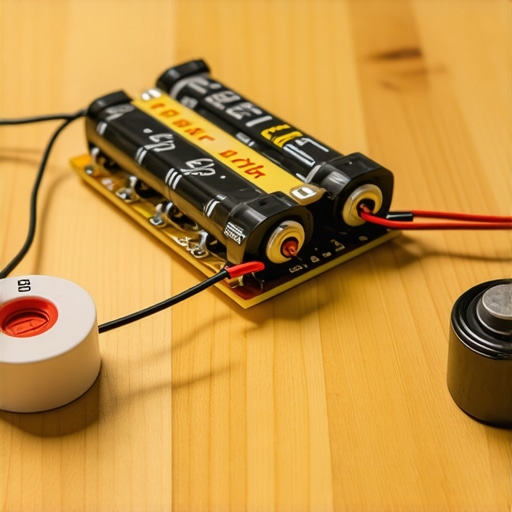

Spisak ‘smeća’ koje vam treba: Od stare igračke do kuhinjske fioke
Zaboravite na fensi radnje sa alatom. Idite u garažu ili tamo gde držite kutiju ‘možda zatreba’. Za ovaj poduhvat čupamo materijal iz otpada. Potreban vam je jedan jači magnet (ne onaj tanki gumeni, već pravi keramički ili neodimijumski), dve AA ili AAA baterije koje još uvek imaju bar 1.2V napona, i zujalica (piezo buzzer). Ako nemate zujalicu, iščupajte je iz stare dečije igračke koja pišti ili pokvarenog digitalnog sata.
WARNING: Stare alkalne baterije mogu da iscure. Ako primetite beli prah ili koroziju na kontaktima, bacite ih odmah u reciklažu. Curenje elektrolita može izazvati hemijske opekotine na koži ili trajno oštetiti komponente koje pokušavate da povežete.
Takođe, nađite malo bakarne žice. Ja obično koristim onu iz starog mrežnog kabla (LAN). Tanke su, savitljive i lako se leme. Trebaće vam i izolir traka, ali ne ona kineska što se odlepi čim padne mlađi mraz, već kvalitetna gumirana traka koja ‘grize’ podlogu.
Fizika privlačenja: Kako magnet drži strujno kolo otvorenim
Suština ovog alarma je ‘reed’ prekidač ili DIY varijanta kontakta koji se prekida. Profesionalci koriste staklene cevčice sa metalnim listićima, ali mi ćemo napraviti mehanički okidač od spajalice.
Kada su vrata zatvorena, magnet privlači metalni kontakt i drži ga odvojenim od strujnog kola. Čim se vrata otvore, magnet se udaljava, metalni listić (spajalica) se vraća na svoje mesto pod dejstvom sopstvene elastičnosti i zatvara krug. Zujalica dobija napon. I tada kreće buka. Miris starog kalaja i hladnog metala dok radite na ovom delu je neizbežan. Osetićete pod prstima oštre ivice metala, zato budite nežni sa savijanjem.
Šema povezivanja: Nemojte spržiti zvučnik pre nego što čujete zvuk
Povezivanje je prosto, ali zahteva preciznost. Prvo spojite minus pol baterije direktno na crnu žicu zujalice. Crvena žica (plus) ide do vašeg improvizovanog kontakta na vratima. Drugi kraj kontakta se vraća na plus pol baterije. Ako koristite stare baterije, kontakt mora biti besprekoran. Scrape (ostružite) krajeve žica nožem dok ne zasijaju. Oksidacija je neprijatelj broj jedan kod DIY elektronike. Često se dešava da ljudi samo uvrnu žice i čude se što ne radi. Ne budite lenji. Koristite lemilicu ako je imate. Spoj mora biti čvrst. Ako žica ‘igra’ pod prstima, alarm će se aktivirati sam od sebe usred noći zbog vibracija kamiona koji prolazi ulicom. To ne želite.
Montaža na štok: Zašto lepljiva traka uvek popusti u avgustu
Najveća greška koju možete napraviti je da sve zalepite običnim selotejpom. Vlaga u vazduhu i letnje vrućine pretvoriće lepak u sluz, i vaš alarm će otpasti sa štoka u tri ujutru. Koristite dvostrano lepljivu traku sa penastom osnovom ili, još bolje, male šrafove. Magnet ide na krilo vrata, a elektronika na fiksni deo štoka. Razmak između magneta i kontakta ne sme biti veći od 5 milimetara. Ja sam proveo 12 minuta podešavajući milimetarsku poziciju spajalice dok nisam dobio savršen ‘snap’ zvuk. Ako je magnet previše jak, neće pustiti kontakt čak ni kad se vrata otvore do pola. Testirajte deset puta. Radite to dok vam se ne smuči. Samo tako ćete biti sigurni.
Zašto ovo radi? (Nauka iza magije)
PVA lepak i bakar su osnova, ali magnetizam je sila koja ovde igra glavnu ulogu. Magnetno polje prodire kroz nemetalne materijale, što znači da kontakt možete sakriti unutar plastične kutije, ali magnet mora ostati blizu. Neodimijumski magneti imaju enormnu koercitivnu silu u odnosu na svoju masu. To im omogućava da drže metalne kontakte otvorenim čak i kroz sloj izolir trake. Ako koristite stare feritne magnete sa zvučnika, biće vam potreban veći komad metala za kontakt jer je njihovo polje difuznije i slabije.
Anatomija promašaja: Šta ako zujalica samo tiho krči?
Ako čujete samo slabašno ‘cit-cit’ umesto prodornog zvuka, imate jedan od tri problema. Prvi: baterije su mrtve pod opterećenjem. Napon bez opterećenja može biti 1.5V, ali čim se krug zatvori, pada na nulu. Drugi: kontakt je prljav. Možda ste ostavili mast od prstiju na spajalici. Očistite je alkoholom. Treći: zujalica je polarizovana. Ako ste zamenili plus i minus, piezo element se neće kretati kako treba. Ako preskočite čišćenje kontakata, vaš alarm će postati beskorisna kutija na zidu u roku od šest meseci. Vlaga će stvoriti tanak sloj oksida koji će povećati otpornost toliko da struja iz starih baterija neće moći da je savlada. Rezultat? Tišina dok neko ulazi u kuću. Strašno.
Da li smem da koristim jače baterije od 9V?
Ne preporučujem. Većina malih zujalica iz igračaka je dizajnirana za 3V do 4.5V. Priključivanje na 9V će verovatno spržiti piezo kristal ili istopiti tanke žice unutar zujalice u roku od par sekundi. Držite se dve ili tri AA baterije.
Mogu li sakriti žice da se ne vide?
Možete, ali to komplikuje stvar. Najlakše je koristiti kanalice za kablove, ali to košta. Ako ste pravi ‘MacGyver’, koristite tanku lak-žicu iz starog transformatora. Ona je gotovo nevidljiva na belom štoku, ali je veoma krhka. Jedan jači udarac vratima i žica puca. Držite se vidljivih, ali uredno postavljenih debljih žica.
Bezbednosna provera i lokalni propisi
Iako je ovo uređaj niskog napona, nikada ga nemojte povezivati na kućnu mrežu (220V). To nije samo opasno, već je i ilegalno bez sertifikovanih komponenti. Prema standardu IEC 60335, DIY uređaji ne smeju biti u direktnom kontaktu sa mrežnim naponom ako nisu adekvatno izolovani. Držite se baterija. Takođe, imajte na umu da ovaj alarm ne zamenjuje profesionalni sistem zaštite koji je povezan sa policijom. Ovo je lokalni sistem upozorenja. Vaš cilj je da probudite ukućane, a ne da jurite provalnike digitalnim sistemima. Budite realni u očekivanjima. Ovaj projekat je vaša prva linija odbrane napravljena od otpada, i u tome je njegova prava moć.
